580KW柴油车机生产发互动交流接触器并机柜线路图电商元件设备图原理图：由电池手机充电商元件AC220V/DC24V，具备生产发互动交流接触器掌握器所使用读取供电DC24V。生产发互动交流接触器开机后由KA5互动交流220V中心继电商元件读取这个开机走势。柴油车机生产发互动交流接触器掌握器依据走势漏电开关把生产发互动交流接触器的瞬时电流、电压降，几率，钻速等生产发互动交流接触器的各类叁数走势评价到掌握器，由掌握器长出指令码。   当柴油发动机并网发电量机初始化后，把电送货到转换调整控制开关柜上方的主母排。调控器可以能够 装置数据探测提高很大状态初始化汽柴油调控，打火时调控，可以能够 DC24V继电输入打出无线网络4g信号。并网发电量机调控器可以能够 电压降电流数据探测漏电调整控制开关，数据探测到符合万能塑壳低压空气开关初始化电压降电流，调控器可以能够 KA3继电输入打出重重送电无线网络4g信号，合上主转换调整控制开关断路，万能塑壳低压空气开关重重送电后重重送电4g信号灯灯亮。当调控装置要求分闸的之前，可以能够 KA3分闸继电输入打出分闸无线网络4g信号，主转换调整控制开关万能塑壳低压空气开关分闸，万能塑壳低压空气开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主按钮开关柜
顺序号	简称	型號标准	基层单位	使用量	批发厂家
1	全面、万能式架构设计高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	火力发无刷电空气能热泵机组掌握器	HGM9510	只	2	众智
3	直流电压供电模块图片	BAC06A	只	2	众智
4	微型中间商继电嚣	HH52P    DC24V	只	8	正泰
5	微型正中间继电子产品	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	数据信号指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	一定接地铜排	TMY-60*6	米	2	国优
13	隔热子	一个圆形，橙红色，M10	只	12	海坦
14	装修辅材		台	2	国优

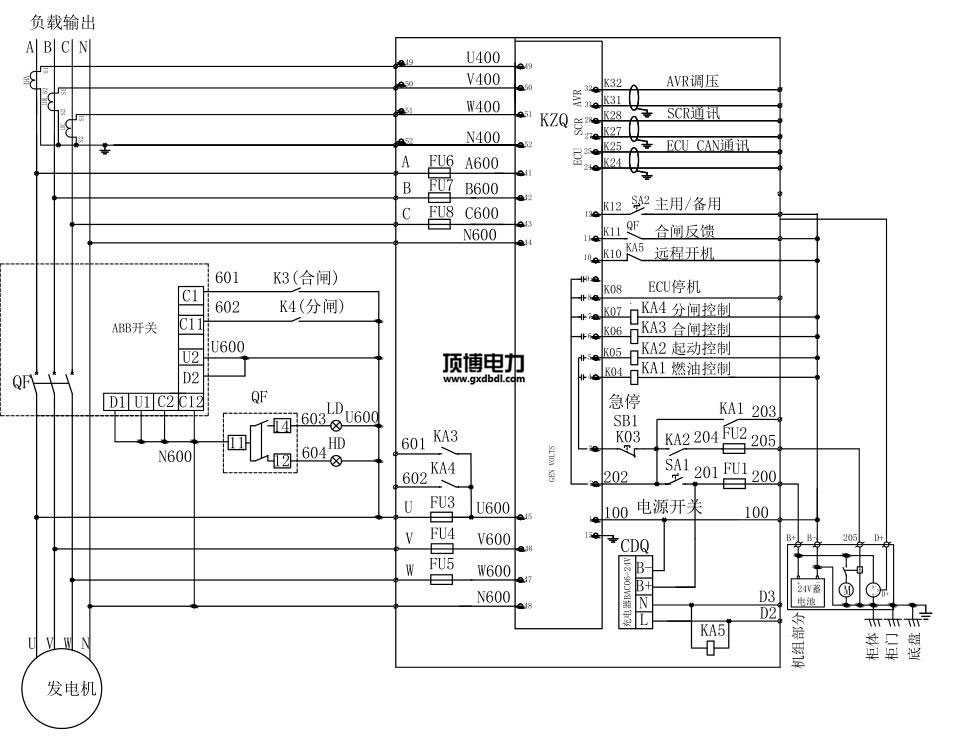

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.whctsxtl.com
